Cómo se construye un instrumento de arco: del abeto en secado al ajuste del puente
Un violín terminado pesa poco más de cuatrocientos gramos y esconde varios años de decisiones tomadas sobre la madera. Estas páginas siguen ese recorrido en el orden en que ocurre dentro del taller: la elección de la tabla, el vaciado de las bóvedas, el encolado de la caja, el barniz y, al final, los milímetros de ajuste que deciden cómo suena.
El texto está escrito para quien toca, estudia o cuida un instrumento y quiere entender qué hay detrás de cada pieza, sin tecnicismos innecesarios y sin promesas de recetas infalibles.
Abeto para la tapa, arce para el fondo: elección y secado de la madera
La construcción empieza mucho antes del primer corte. La tapa armónica se hace casi siempre con abeto rojo de montaña, una madera ligera y elástica que transmite la vibración a lo largo de la fibra con muy poca pérdida. El fondo, los aros y el mango se tallan en arce, más denso y más rígido, capaz de sostener la tensión del conjunto y de devolver el sonido en lugar de absorberlo. Esa combinación de una madera blanda y una madera dura se ha mantenido durante siglos porque resuelve dos problemas a la vez: la tapa necesita moverse, la caja necesita no deformarse.
La tabla se corta en cuartos, es decir, siguiendo los radios del tronco, de modo que los anillos aparezcan en el canto casi perpendiculares a la superficie. Así la pieza se mueve de manera previsible con los cambios de humedad y conserva la rigidez transversal. Del mismo tronco se sacan dos mitades simétricas que después se encolan por el centro; en el fondo de arce esa simetría es la que produce el dibujo en espejo que se ve al trasluz.
El secado es lento por necesidad. La madera recién cortada contiene mucha agua y, si se trabaja antes de tiempo, seguirá encogiendo dentro del instrumento ya montado: aparecen aberturas en la junta central, grietas junto a los oídos o bóvedas que se hunden. Lo habitual es dejar las tablas apiladas con listones intermedios, en un local ventilado y sin sol directo, durante varios años, hasta que el contenido de humedad se estabiliza en torno al que tendrá la sala donde se va a tocar.
Qué se mira en una tabla antes de aceptarla
- Anillos regulares y sin saltos bruscos de anchura entre la zona central y los bordes.
- Ausencia de nudos, bolsas de resina y desviaciones de fibra en la zona del alma y del puente.
- Corte en cuartos real, comprobado en el canto y no solo en la cara.
- Peso y respuesta al golpe seco: dos tablas del mismo tamaño pueden diferir bastante.
- Fecha de corte anotada y almacenamiento estable, sin ciclos de humedad extremos.
Ninguno de estos indicios garantiza por sí solo un buen instrumento. Sirven para descartar problemas evidentes; el resto se decide con la gubia en la mano.
Tapa, fondo, aros y alma: qué hace cada pieza dentro de la caja
La caja de resonancia no es un simple recipiente. Cada pieza cumple una función distinta y el equilibrio entre ellas explica buena parte del carácter del instrumento.
La tapa armónica
Es la superficie que más se mueve. Recibe la vibración de las cuerdas a través del puente y la reparte por toda su extensión. Bajo el pie grave lleva encolada la barra armónica, un listón de abeto ajustado a mano a la curvatura interior, que refuerza la tapa en el sentido de la fibra y desplaza el reparto de energía hacia los graves. Su altura, su longitud y la tensión con la que se coloca son decisiones de constructor, no medidas fijas.
El fondo
Trabaja de otro modo: es más grueso y más rígido, y actúa sobre todo como reflector y como base estable para el alma. En arce bien elegido, el fondo aporta definición y proyección; si se adelgaza demasiado buscando facilidad de respuesta, el instrumento pierde consistencia en el registro agudo.
Los aros
Las cintas laterales, de apenas un milímetro y medio, se doblan sobre un hierro caliente y se ajustan a un molde interior. Se sujetan con tacos en las esquinas y en los bloques superior e inferior, y se rematan con contraaros que amplían la superficie de encolado con la tapa y el fondo. Los aros determinan la altura de la caja y, con ella, el volumen de aire encerrado.
El alma
Es una pequeña varilla de abeto que se sitúa de pie entre la tapa y el fondo, ligeramente por detrás del pie agudo del puente. No va encolada: se mantiene por la presión que ejercen las dos tablas. Al bloquear parcialmente el movimiento de la tapa en ese punto, obliga a la caja a vibrar de forma asimétrica y hace posible que el instrumento suene como suena. Un desplazamiento de menos de un milímetro cambia de manera audible el equilibrio entre cuerdas.
Vaciado de las bóvedas y corte de los oídos
La tapa y el fondo no son planos: se tallan como bóvedas a partir de piezas macizas de un espesor considerable. El trabajo va de fuera hacia dentro. Primero se establece el contorno y se abre el canal perimetral que rodea el borde; después se levanta la curvatura exterior con gubia y cepillos de pulgar, comprobando el perfil con plantillas transversales y longitudinales. Solo cuando la superficie exterior está terminada se vacía el interior.
El vaciado se controla con un calibrador de espesores. La tapa suele quedar en torno a dos milímetros y medio o tres, con variaciones deliberadas entre el centro y las zonas periféricas; el fondo es más grueso en el centro, donde apoya el alma, y disminuye hacia los bordes. Estos valores no se aplican como una receta: dependen de la densidad de la tabla concreta y de la curvatura elegida. Un abeto ligero admite espesores mayores que uno pesado sin volverse rígido.

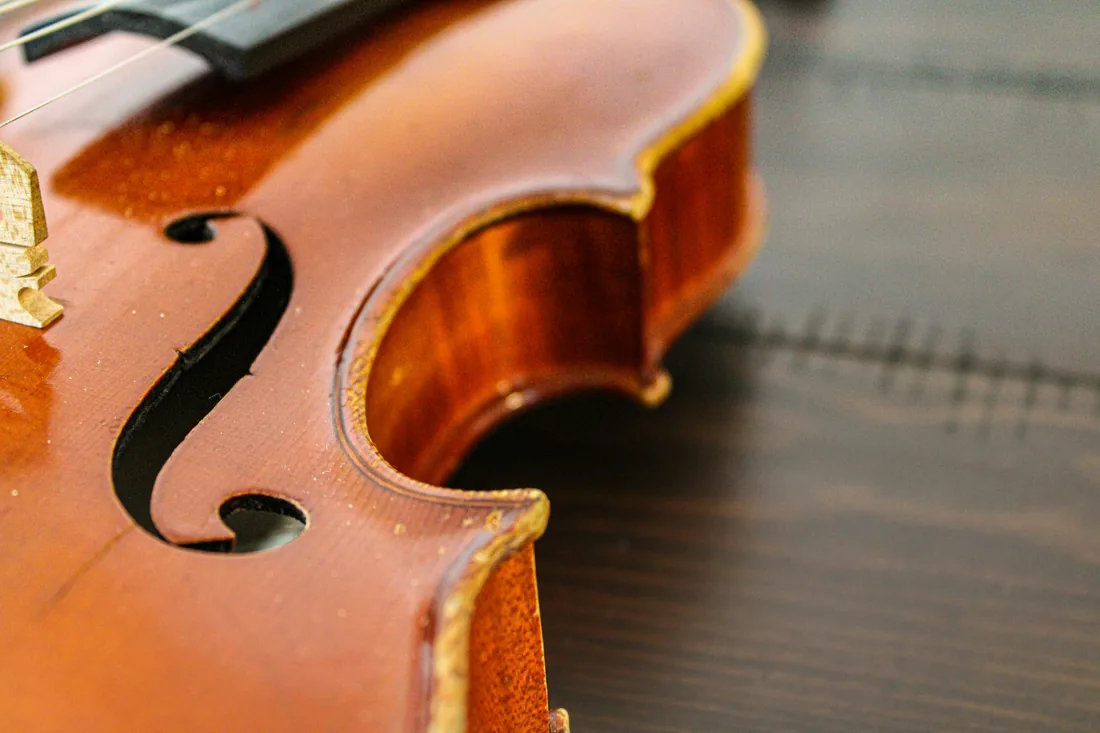

Los oídos, las aberturas en forma de f, cumplen tres funciones simultáneas. Dejan salir el aire de la caja, liberan la zona central de la tapa para que pueda moverse con más libertad y fijan visualmente la posición del puente, cuyos pies se alinean con las muescas internas. Se marcan con plantilla, se perforan los ojos superior e inferior y se cortan con cuchillo siguiendo la fibra, sujetando la tapa sobre un apoyo que impida que se astille. Se hacen después de terminar la bóveda exterior y antes de encolar la barra armónica.
Una vez cerrada la caja se coloca el filete: un triple hilo de madera embutido en una ranura paralela al borde, a unos cuatro milímetros del canto. Es un elemento decorativo, pero también estructural, porque limita la propagación de las grietas que puedan aparecer en el borde por un golpe.
El mango, la voluta y el diapasón
El mango se talla en una sola pieza de arce que incluye la voluta y el clavijero. La voluta se desbasta a sierra y se termina con gubias pequeñas y escofinas; es la parte del instrumento donde más se reconoce la mano de quien lo hizo, porque no influye en el sonido y admite variaciones personales. El clavijero se vacía por dentro y se perfora para las cuatro clavijas, que se escarian después con conicidad exacta para que giren sin saltos.
El encaje del mango en el bloque superior es uno de los ajustes más delicados de todo el proceso. Determina tres cosas a la vez: la altura del diapasón sobre la tapa, la inclinación del mango respecto al plano de la caja y la alineación del conjunto con el centro del puente. Un error de medio grado en el ángulo obliga después a compensarlo con un puente demasiado alto o demasiado bajo, con consecuencias directas sobre la presión que las cuerdas ejercen sobre la tapa.
El diapasón se hace en ébano por su dureza y su resistencia al desgaste. No es una superficie plana: tiene una curvatura transversal que sigue el arco del puente y una ligerísima concavidad longitudinal, mayor bajo la cuerda grave que bajo la aguda, que evita que la cuerda roce contra la madera cuando vibra con amplitud. Esa concavidad se rectifica cada cierto tiempo, cuando el uso deja surcos en las posiciones más frecuentadas.
- Mango y voluta: una sola pieza de arce, sin injertos en un instrumento nuevo.
- Clavijero vaciado y clavijas escariadas con la misma conicidad que los orificios.
- Encaje ajustado en seco y comprobado varias veces antes de encolar.
- Diapasón de ébano con curvatura transversal y concavidad longitudinal medida.
- Alineación final comprobada desde el botón del fondo hasta la voluta.
El barniz: preparación de la superficie y aplicación por capas
El barniz protege la madera de la humedad y del sudor, pero también interviene en el sonido: una capa demasiado gruesa o demasiado rígida amortigua la vibración de la tapa, y una capa demasiado blanda se marca con el uso y se ensucia. Por eso el proceso se plantea como una sucesión de capas finas y no como una película única.
Antes de nada se prepara el fondo. La madera se sella para que el barniz no penetre de forma irregular y no oscurezca en exceso las zonas de fibra abierta; ese sellado puede hacerse con soluciones acuosas, con resinas muy diluidas o con clara mineral, según la escuela de cada taller. Sobre él se aplica el color, que puede ir en el propio barniz o en una capa intermedia.
Los dos grandes tipos siguen siendo el barniz al aceite, elaborado con resinas cocidas en aceite secante, y el barniz al alcohol, hecho con resinas disueltas. El primero seca despacio, es más elástico y admite pulido; el segundo permite trabajar en pocos días y se retoca con facilidad, pero es menos resistente al roce. En ambos casos, cada capa necesita luz y aire para endurecer, y el conjunto de la operación se mide en semanas, no en horas.
Puntos que condicionan el resultado
- Superficie terminada con raspador, limpia de polvo y sin grasa.
- Sellado uniforme, comprobado en la zona del fondo donde más se nota la absorción.
- Capas finas y bien secas antes de aplicar la siguiente.
- Secado con luz natural o ultravioleta controlada, evitando el calor directo.
- Pulido suave al final, sin llegar a levantar el color en los bordes.
Los instrumentos antiguos muestran el desgaste del barniz justamente donde la mano y la ropa lo tocan. Ese desgaste no se imita bien con un envejecido artificial apresurado, y en una reparación se retoca solo lo imprescindible.
Puente, alma y altura de las cuerdas: el ajuste final
Con la caja cerrada y barnizada, el instrumento todavía no suena. Falta el montaje, que es donde se decide su comportamiento diario y donde un mismo violín puede parecer dos instrumentos distintos.
El puente se recorta a mano a partir de una pieza de arce en bruto. Los pies se ajustan a la bóveda concreta de esa tapa, hasta que apoyan por completo sin ninguna luz; después se afina el espesor, se abre el dibujo interior y se perfila la curvatura superior, que debe permitir tocar cada cuerda por separado sin rozar las vecinas. Un puente demasiado grueso apaga los agudos; uno demasiado fino y flexible puede combarse con el tiempo.
Las alturas de cuerda al final del diapasón se mueven, en un violín, en torno a tres milímetros y medio en la cuerda aguda y algo más de cinco en la grave, con variaciones según el uso, el tipo de cuerda y la preferencia de quien toca. Más altura da más margen dinámico y más resistencia bajo el arco; menos altura facilita la mano izquierda pero acerca el riesgo de zumbidos. El espaciado entre cuerdas y las ranuras de la cejuela completan el ajuste.
El alma se coloca y se corrige con una herramienta específica a través del oído derecho. Su posición longitudinal, su distancia al borde y la tensión con que queda cambian el equilibrio entre registros. Es un trabajo de milímetros que conviene dejar a un taller: forzar el alma desde fuera puede marcar la tapa por dentro o dejar una huella permanente.
Señales de que el montaje necesita revisión
- El puente se ha inclinado hacia el diapasón y sus pies ya no apoyan del todo.
- Una cuerda responde con retraso o suena apagada frente a las demás.
- Aparecen zumbidos que se mueven al cambiar de posición o al variar la humedad.
- Las clavijas resbalan o saltan al afinar, sobre todo en cambios de estación.
- Se oye un chasquido y el alma se ha desplazado o ha caído dentro de la caja.
Cuidado corriente entre una revisión y la siguiente
Un instrumento de arco es una estructura de madera fina encolada con cola animal, un adhesivo elegido precisamente porque es reversible y cede antes que la madera. Eso significa que reacciona a todo lo que ocurre a su alrededor, sobre todo a la humedad.
En la Península conviven climas muy distintos: en la costa mediterránea y en el norte el aire suele mantenerse húmedo buena parte del año, mientras que en el interior los inviernos con calefacción y los veranos secos pueden llevar la humedad relativa muy por debajo de lo deseable. El intervalo cómodo para un instrumento está aproximadamente entre el cuarenta y el sesenta por ciento. Lo que más daño hace no es un valor concreto, sino el cambio brusco de uno a otro en pocas horas.
Rutina razonable
- Retirar la colofonia de la tapa y de las cuerdas con un paño seco después de tocar.
- Aflojar las cerdas del arco al guardarlo, sin dejarlas del todo sueltas.
- No dejar el estuche dentro del coche ni junto a un radiador o una ventana soleada.
- Abrir el estuche unos minutos antes de tocar cuando se viene de la calle en invierno.
- Vigilar la junta de la tapa con los aros: una abertura fina y silbante indica desencolado.
- Cambiar las cuerdas antes de que pierdan afinación entre trastes o se deshilachen en el puente.
- Llevar el instrumento a revisión una vez al año, aunque no haya ningún síntoma.
Los productos de limpieza genéricos y los pulimentos con siliconas pueden atacar el barniz. Ante una mancha persistente conviene esperar a la revisión en lugar de improvisar.
Qué hace un taller de reparación
La construcción de instrumentos nuevos ocupa solo una parte del trabajo de un taller. La mayoría de las horas se van en mantener y reparar lo que ya existe, desde un violín de estudio hasta piezas con dos siglos encima.
Las intervenciones más frecuentes son también las más discretas: reencolar una zona desencolada, corregir la posición del alma, rectificar el diapasón, ajustar clavijas que resbalan, sustituir un puente combado o rehacer el cordal y el ajuste de las cuerdas. En un nivel distinto están la reparación de grietas, que exige abrir la caja y encolar con contrafibras internas; la sustitución de la barra armónica; el injerto de un mango cuando se conserva la voluta original; o el retoque de barniz en zonas de desgaste.
El principio que guía este trabajo es la reversibilidad. Se emplea cola animal porque puede reblandecerse con humedad y calor sin dañar la madera, y se evita todo lo que impida abrir el instrumento en el futuro. Las colas modernas de secado rápido, aplicadas en casa sobre una junta abierta, suelen convertir una reparación sencilla en un problema serio.
Preguntas útiles antes de una intervención
- Qué se va a abrir o desmontar y por qué es necesario hacerlo ahora.
- Si la intervención es reversible y con qué adhesivo se va a trabajar.
- Qué parte del barniz original se ve afectada, si es que se ve alguna.
- Qué ocurre si se pospone la reparación y con qué margen de tiempo.
- Cómo cambiará el montaje y qué habrá que reajustar después.
